工作原理：
管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器任何部件來排除污物，只需打開排污閥即可排污。
①在排污前先把過濾器前閥門，關小流量，進行排污，②排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。

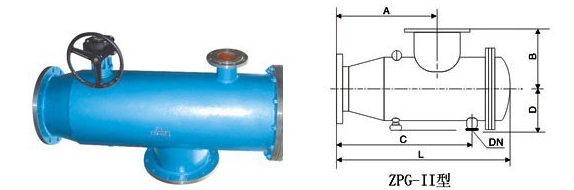

ZPG-II型(直角式)自動排污過濾器：
|
型號 |
L |
A |
B |
C |
D |
排污口 (DN) |
|
ZPG-II-40 |
320 |
170 |
100 |
226 |
80 |
15 * |
|
ZPG-II-50 |
350 |
185 |
110 |
244 |
90 |
15 * |
|
ZPG-II-65 |
380 |
200 |
120 |
270 |
100 |
20 * |
|
ZPG-II-80 |
445 |
230 |
140 |
310 |
120 |
25 * |
|
ZPG-II-100 |
536 |
265 |
160 |
365 |
160 |
32 * |
|
ZPG-II-125 |
624 |
315 |
190 |
440 |
180 |
40 |
|
ZPG-II-150 |
728 |
375 |
220 |
520 |
220 |
50 |
|
ZPG-II-200 |
884 |
500 |
280 |
670 |
260 |
65 |
|
ZPG-II-250 |
1120 |
625 |
320 |
830 |
310 |
80 |
|
ZPG-II-300 |
1310 |
750 |
360 |
1000 |
340 |
100 |
|
ZPG-II-350 |
1514 |
875 |
420 |
1180 |
380 |
125 |
|
ZPG-II-400 |
1730 |
1000 |
417 |
1350 |
420 |
150 |
|
ZPG-II-450 |
1896 |
1125 |
510 |
1500 |
450 |
150 |
|
ZPG-II-500 |
2080 |
1250 |
550 |
1680 |
520 |
150 |
|
ZPG-II-600 |
2490 |
1500 |
650 |
2000 |
560 |
200 |
|
ZPG-II-700 |
2680 |
1600 |
680 |
2150 |
640 |
200 |
|
ZPG-II-800 |
2880 |
1750 |
700 |
2300 |
760 |
200 |
|
ZPG-II-900 |
3150 |
1850 |
820 |
2480 |
820 |
200 |
|
ZPG-II-1000 |
3370 |
2000 |
920 |
2675 |
900 |
250 |
|
ZPG-II-1200 |
3610 |
2100 |
1000 |
1900 |
960 |
250 |
|
ZPG-II-1400 |
3850 |
2250 |
1150 |
3050 |
1040 |
250 |
|
ZPG-II-1600 |
4700 |
2800 |
1400 |
3800 |
1400 |
250 | ●訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、過濾精度、材質、法蘭標準操作壓力等詳細參數。以上產品尺寸為常規通用型。如需其他規格尺寸，敬請來電說明。 |
